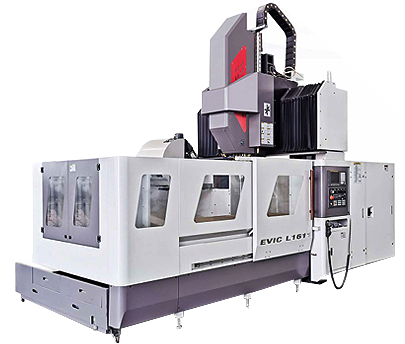

GV2000 Обрабатывающий центр с ЧПУ

Обрабатывающий центр с ЧПУ серии GV представляет собой портальную конструкцию с двумя колоннами, которая подходит для фрезерования, растачивания, сверления, нарезания резьбы, обработки стальных деталей, стальных и чугунных отливок и т.д. Насадка на головке станка позволяет выполнять различные процессы, такие как сверление, фрезерование и растачивание. После одного закрепления детали можно выполнять зенкование, развертывание и нарезание резьбы на различных сложных деталях, таких как корпуса, пластины, оболочки и пресс-формы.

*Эта модель может быть полностью адаптирована под требования заказчика.

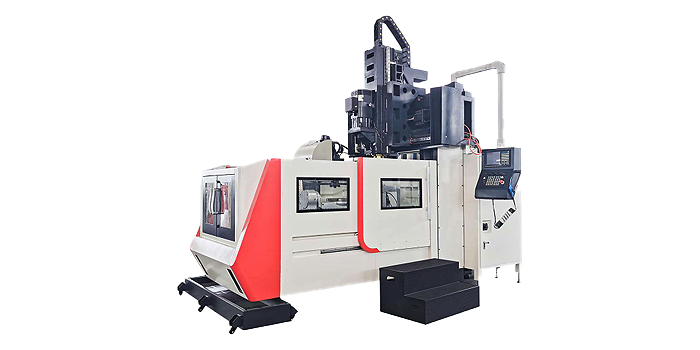

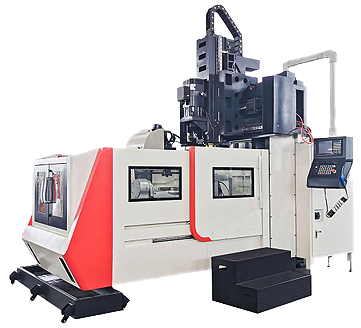

GV3000 Обрабатывающий центр с ЧПУ

Обрабатывающий центр с ЧПУ серии GV представляет собой портальную конструкцию с двумя колоннами, которая подходит для фрезерования, растачивания, сверления, нарезания резьбы, обработки стальных деталей, стальных и чугунных отливок и т.д. Насадка на головке станка позволяет выполнять различные процессы, такие как сверление, фрезерование и растачивание. После одного закрепления детали можно выполнять зенкование, развертывание и нарезание резьбы на различных сложных деталях, таких как корпуса, пластины, оболочки и пресс-формы.

*Эта модель может быть полностью адаптирована под требования заказчика.

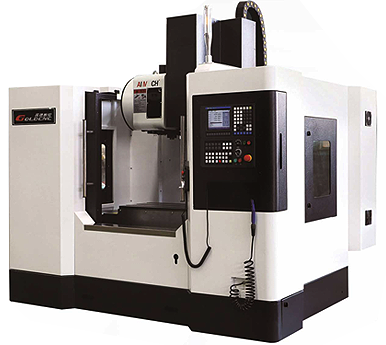

VMC550/650/850

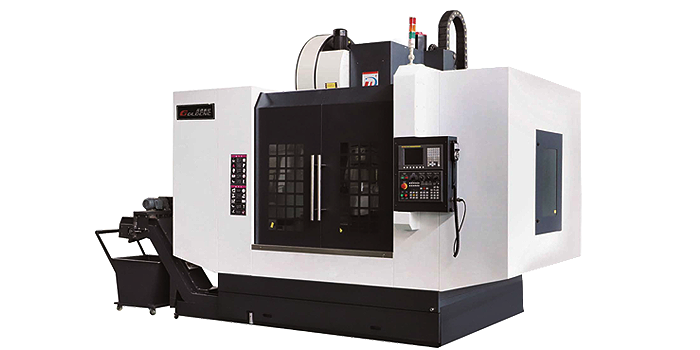

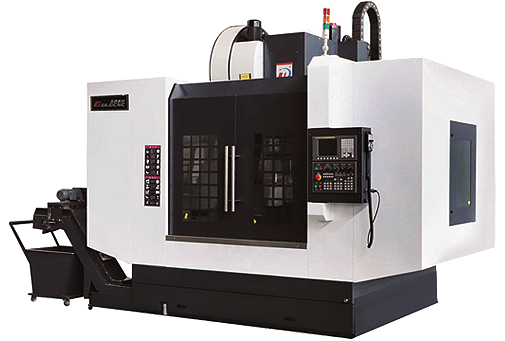

VMC950/1060/1270

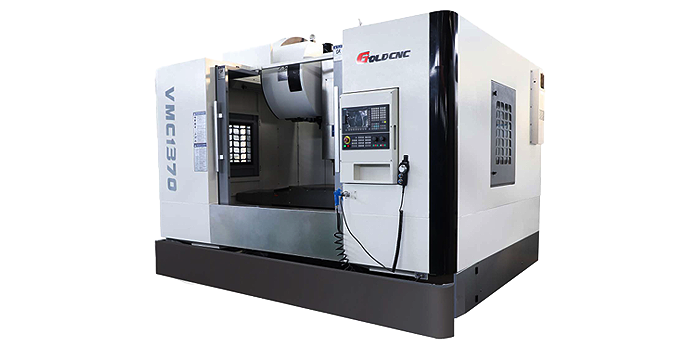

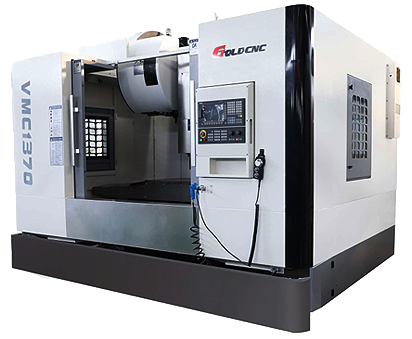

VMC1370

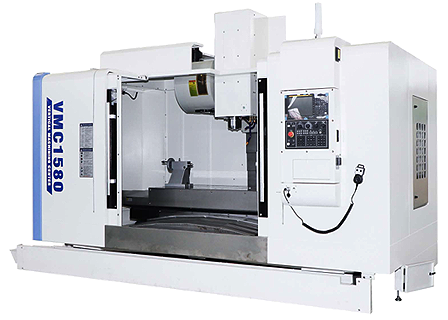

VMC1580

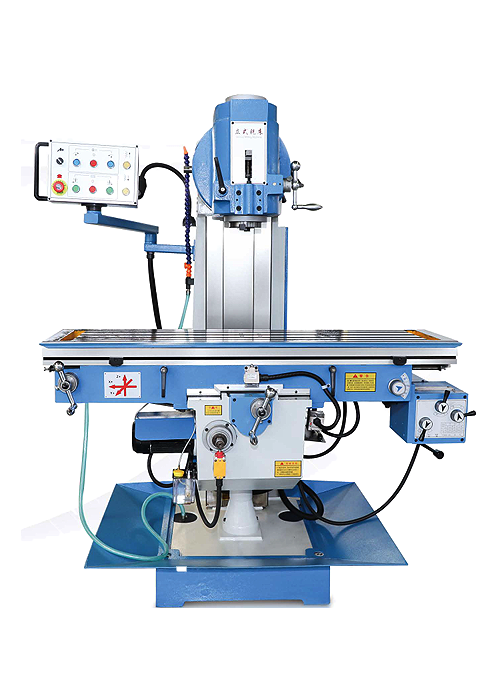

Х5036

X5036 вертикально-фрезерный станок — это оборудование с широким спектром применения. Станок обладает высокой жёсткостью, широким диапазоном изменения подач и способен выдерживать тяжёлую стружку при обработке. Он может выполнять фрезерование плоскостей, наклонных поверхностей, пазов, отверстий, винтовых поверхностей, кулачков и дуговых канавок. Является идеальным оборудованием для обработки в машиностроении, производстве инструментов, приборов, форм, автомобилей, мотоциклов и других отраслей.

Особенности вертикально-фрезерного станка:

Вертикально-фрезерный станок — это универсальное металлорежущее оборудование. Конус шпинделя данного станка позволяет устанавливать фрезы напрямую или через вспомогательные приспособления, такие как цилиндрические фрезы, фасонные фрезы, торцевые фрезы, угловые фрезы и т.д. Он подходит для обработки различных деталей: плоскостей, наклонных поверхностей, пазов, отверстий и пр. Является идеальным оборудованием для машиностроения, производства форм, приборов, измерительных инструментов, автомобилей, мотоциклов и других отраслей.

Гильза шпинделя может подаваться вручную с микроподачей и оснащена ограничительным устройством; Опорный подшипник главного вала использует конический роликовый подшипник, обладающий высокой несущей способностью, и использует торможение с потреблением энергии, обеспечивающее высокий тормозной момент, быстрое и стабильное торможение; Фрезерная головка может поворачиваться по часовой и против часовой стрелки на угол до 45°.

Стол и направляющая закалены с использованием высокочастотной закалки (audio-quenched) и обладают высокой прочностью; Возможна ручная подача по вертикали и горизонтали, а также вертикальный подъём. При этом осуществляется моторизованное быстрое перемещение вперёд, моторизованная подача и моторизованный вертикальный подъём.

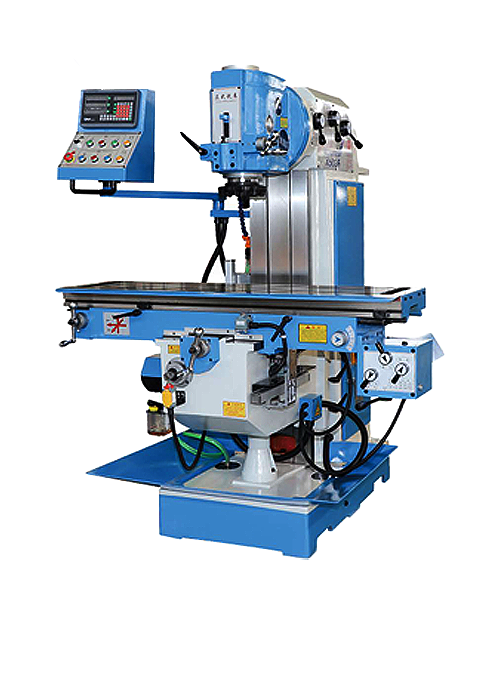

X5036A

X5036A вертикально-фрезерный станок — это металлообрабатывающее оборудование с широким спектром применения. Станок обладает высокой жёсткостью, широким диапазоном изменения подачи и способен выдерживать стружку при высокой нагрузке. Он может выполнять фрезерование плоскостей, наклонных поверхностей, пазов, отверстий, спиральных поверхностей, кулачков и дугообразных пазов. Это идеальное оборудование для обработки изделий в машиностроении, приборостроении, производстве измерительных приборов, форм, автомобилей, мотоциклов и других отраслей.

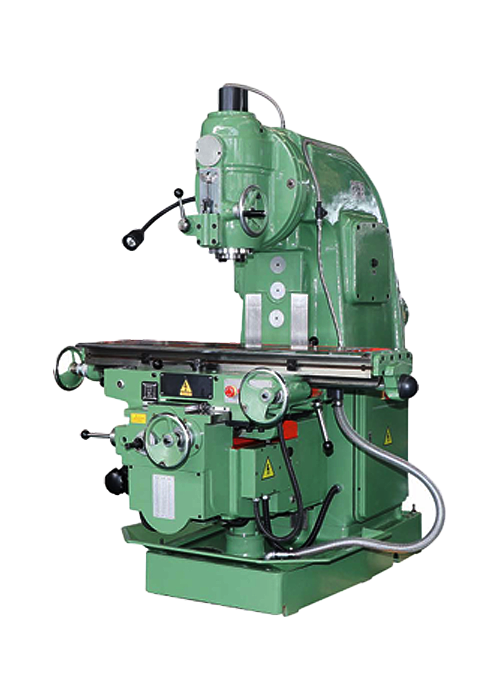

Х5032

X5032 вертикально-фрезерный станок — это металлорежущий станок с широким спектром применения. Станок отличается высокой жёсткостью, широким диапазоном изменения скорости подачи и способен выдерживать стружку при высокой нагрузке. Он может обрабатывать плоскости, наклонные поверхности, пазы, отверстия, спиральные поверхности, кулачки и дугообразные пазы. Является идеальным оборудованием для обработки деталей в машиностроении, приборостроении, производстве измерительных приборов, форм, автомобилей, мотоциклов и других отраслях.

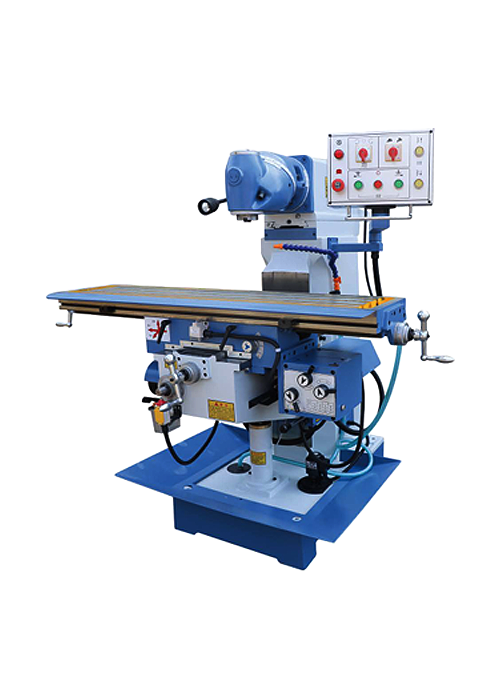

X6232

Универсальный фрезерный станок с поворотной головкой может выполнять как вертикальное, так и горизонтальное фрезерование. Двухсекционная поворотная фрезерная головка и шпиндель могут вращаться и регулироваться под любым углом. Может использоваться для обработки корпусов и пресс-форм. Стол имеет электрический привод по осям X и Y и электрический подъём по оси Z. Станок способен обрабатывать различные поверхности: плоские, наклонные, зубчатые, пазы типа «ласточкин хвост», Т-образные пазы и т.д. Может быть оснащён цифровой линейкой, комбинированной прижимной плитой, делительной головкой, поворотным столом и другими принадлежностями, что расширяет диапазон выполняемых операций.

X6232 УНИВЕРСАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК С ПОВОРОТНОЙ ГОЛОВКОЙ

- Может выполнять как вертикальное, так и горизонтальное фрезерование

- Двухсекционная поворотная фрезерная головка и главный вал могут вращаться и регулироваться под любым углом

- Подходит для обработки корпусов и пресс-форм

- Электропривод подачи по осям X и Y рабочего стола

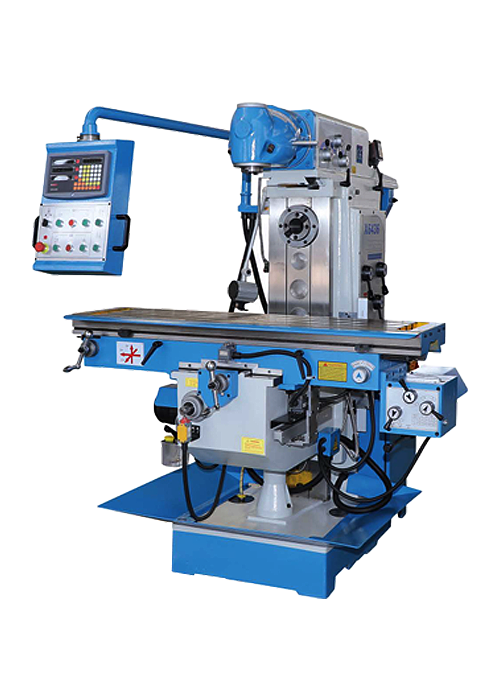

X6436

Универсальный фрезерный станок с поворотной головкой может выполнять как вертикальное, так и горизонтальное фрезерование. Двухсекционная поворотная фрезерная головка и шпиндель могут вращаться и регулироваться под любым углом. Может использоваться для обработки корпусов и пресс-форм. Стол имеет электрический привод по осям X и Y и электрический подъём по оси Z. Станок способен обрабатывать различные поверхности: плоские, наклонные, зубчатые, пазы типа «ласточкин хвост», Т-образные пазы и т.д. Может быть оснащён цифровой линейкой, комбинированной прижимной плитой, делительной головкой, поворотным столом и другими принадлежностями, что расширяет диапазон выполняемых операций.

X6436 УНИВЕРСАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК С ПОВОРОТНОЙ ГОЛОВКОЙ

Станок имеет компактную конструкцию, высокую жёсткость и способен выполнять резку при высокой нагрузке

Шпиндельный двигатель обладает высокой мощностью и широким диапазоном скоростей, что позволяет эффективно использовать инструмент и обеспечивать высокоскоростную обработку

Корпус изготовлен из высококачественного чугуна, обладающего высокой прочностью и долговечностью после термообработки искусственного старения

Продольный ход рабочего стола выполнен с прямоугольными направляющими с большим количеством контактных поверхностей, что обеспечивает хорошую стабильность и достаточную жёсткость
Оборудован полноценной системой смазки, каждая направляющая поверхность может централизованно смазываться
Основные направляющие, колонна, треугольное основание и поверхность стола закалены методом высокочастотной закалки, что значительно увеличивает срок службы оборудования

Характеристики	X6436
Размер стола (мм)	1500×360
Ход стола (мм)	850–1000×320×450
Количество/ширина/шаг T-образных пазов (мм)	3–18–80
Расстояние от оси шпинделя до поверхности стола (мм)	стойка: 80–400 горизонтальная ось: 50–450
Расстояние от центра шпинделя до консоли (мм)	175
Ход консоли (мм)	600
Конус шпинделя	7:24 ISO50
Диапазон скоростей шпинделя (шаги)	стойка: 12 / 40–1660 горизонтальная ось: 12 / 60–1800
Мощность привода шпинделя (кВт)	4 / 5.5
Мощность привода подачи стола (кВт)	1.1
Мощность подъёма платформы (Вт)	750
Габариты (Д×Ш×В, мм)	1880×1700×1700
	Заказать

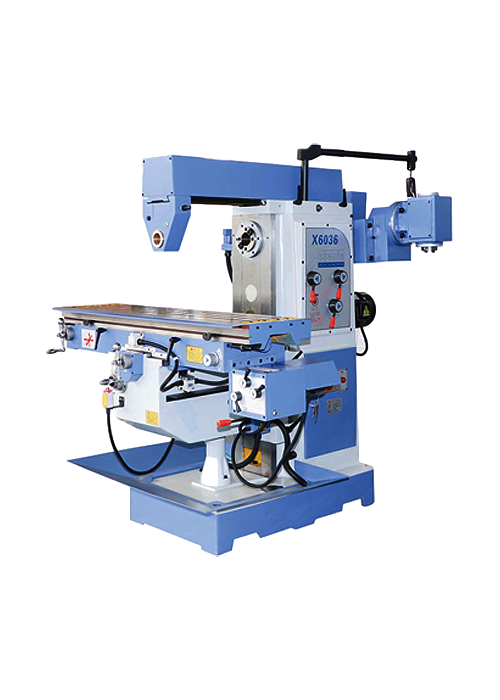

X6036

Горизонтальный фрезерный станок X6036 способен обрабатывать различные плоскости, наклонные поверхности, пазы и т. д. с помощью различных цилиндрических, дисковых, угловых, формообразующих и торцевых фрез. Он может обрабатывать детали со сложной формой, такие как зубчатые колёса, кулачки, дуговые пазы и винтовые поверхности. Станок оснащён дополнительными принадлежностями, такими как универсальная фрезерная головка, круглый стол и делительная головка. Он также может обрабатывать отверстия в средних и малых деталях с использованием расточной оправки. Установив торцевую фрезерную головку, можно производить резку с помощью торцевой фрезы.

X6036 ГОРИЗОНТАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК

- Шпиндель обладает высокой жёсткостью и большой несущей способностью.

- Стол автоматически подаётся по осям X, Y и Z с помощью зубчатых передач, с ходом 600/1000 мм по оси X.

- Направляющие пары стола обработаны с использованием ультразвуковой закалки и шлифовки для высокой точности.

- Ручное устройство смазки может использоваться для принудительной смазки винтовой пары подачи и направляющих.

- Доступны специальные принадлежности: вертикальная фрезерная головка для реализации функций вертикального фрезерования.

- Стол может перемещаться вертикально, горизонтально, вверх и вниз, автоматически или вручную, оснащён моторизованной подачей и устройством быстрого возврата.

- Вертикальная и горизонтальная моторизованные подачи стола имеют взаимоблокировку, предотвращающую ошибочную работу.

- Горизонтальная направляющая — прямоугольная и обладает высокой жёсткостью.

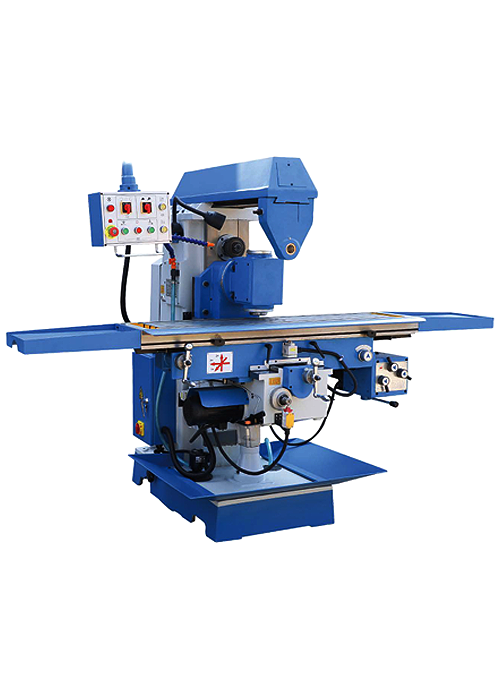

XW6132

Вертикальный фрезерный станок — это металлообрабатывающий станок с широким спектром применения. Он обладает такими характеристиками, как высокая жёсткость, широкий диапазон изменения скорости подачи и способность выдерживать крупную стружку при тяжёлой обработке. Станок может выполнять фрезерование плоскостей, наклонных поверхностей, канавок, отверстий, спиральных поверхностей, кулачков и дугообразных канавок. Это идеальное оборудование для обработки изделий в машиностроении, производстве приборов, измерительных устройств, пресс-форм, автомобилей, мотоциклов и других отраслей.

XW6132 Горизонтальный фрезерный станок

- Используется прямоугольная направляющая, что обеспечивает хорошую устойчивость.

- Рабочая поверхность и направляющая закалены с помощью сверхзвуковой частоты.

- Стол по осям X, Y, Z полностью зубчатый и с автоматической подачей.

- Фрезерная головка может поворачиваться на ±45°.

- Эта модель может использоваться для сверления, фрезерования, развертывания и обработки торцов, а также других видов обработки. Она широко применяется на крупных, средних и малых предприятиях, в населённых пунктах и частных хозяйствах, а также для обработки малых и средних деталей на различных машиностроительных производствах. Также подходит для ремонтных мастерских.

X6232C

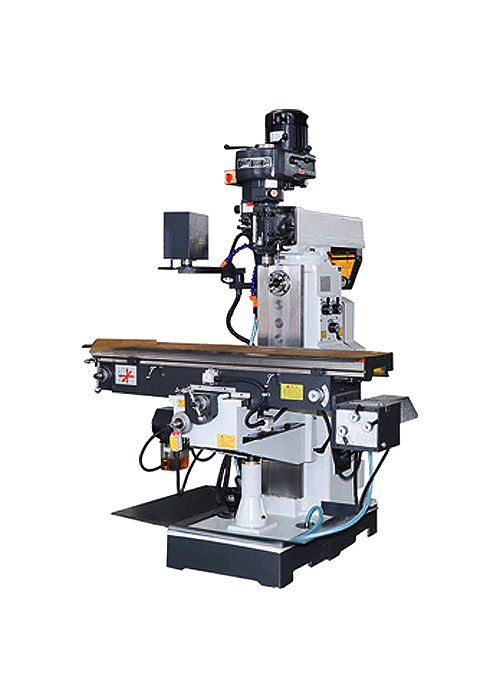

Фрезерный станок с башенной головкой X6332C

- Основные компоненты, такие как основание, корпус, рабочий стол, средняя салазка и подъёмная салазка, выполнены из высокоточных материалов, и после обработки искусственным старением станок остаётся стабильным при длительном использовании.

- Фрезерная головка оснащена башенной фрезерной головкой, а основной шпиндель имеет два метода подачи: ручной и микроподача, что удобно и точно для обработки. Фрезерная головка может поворачиваться на 90° влево и вправо, а консоль может не только выдвигаться вперёд и назад, но и поворачиваться, что значительно увеличивает рабочий диапазон станка.

- Существует три типа подачи: ручная, моторизованная и моторизованная быстрая подача по вертикальному и горизонтальному направлениям рабочего стола. Моторизованная подача может обеспечивать 8 различных скоростей подачи в зависимости от требований к обработке. Такая подача позволяет быстро довести заготовку до рабочей позиции и сократить время обработки.

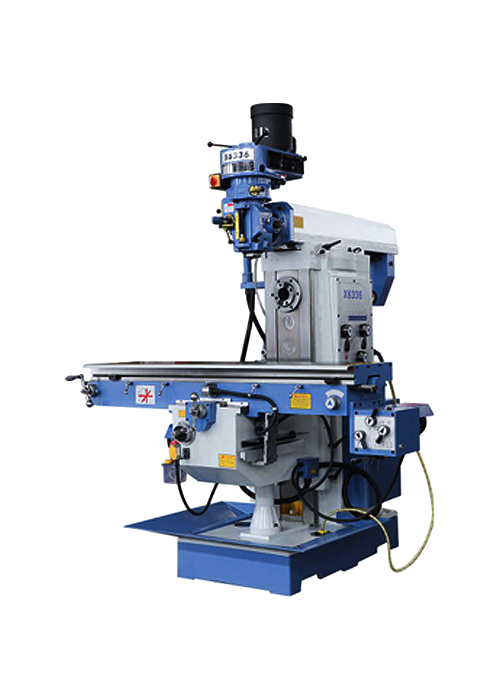

X6336

Фрезерный станок X6336 с башенной головкой

- Основные компоненты, такие как основание, корпус, рабочий стол, средняя салазка и подъёмная салазка, отлиты из высокопрочных материалов и прошли обработку искусственным старением, чтобы обеспечить стабильность станка при длительной эксплуатации.

- Головка станка оснащена башенной фрезерной головкой, а шпиндель поддерживает два способа подачи: ручную и микроподачу, что удобно и точно для обработки. Головка может поворачиваться на ±45° по вертикали и на 360° по горизонтали, расширяя диапазон обработки станка.

- Имеется три типа подачи: ручная, моторизованная и моторизованная быстрая подача вдоль продольного направления рабочего стола. 8 различных скоростей подачи доступны при использовании моторизованной подачи, что позволяет удовлетворить различные требования к обработке; быстрая подача позволяет быстро довести заготовку до рабочей позиции и сократить время холостого хода.

- Подъёмный стол может подниматься вручную по направлению Z, что исключает небезопасные факторы.

- Перемещение рабочего стола по оси X достигает 810 мм, направляющие по осям X, Y и Z закалены сверхзвуковой закалкой.

- Ручное устройство смазки может принудительно смазывать вертикальные, горизонтальные и вертикальные ходовые винты и направляющие, снижать износ станка и обеспечивать его эффективную работу.

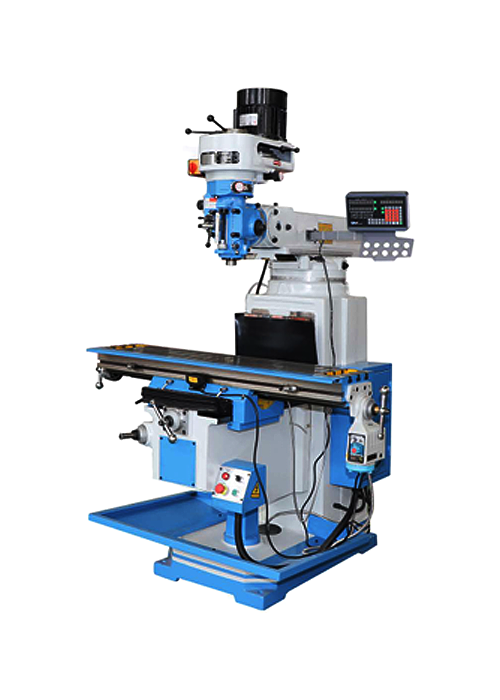

X4H

Башенный фрезерный станок также может называться фрезерным станком с коромыслом, фрезерным станком с качающимся рычагом или универсальным фрезерным станком. Башенный фрезерный станок имеет компактную конструкцию, небольшие габариты и высокую гибкость. Фрезерная головка может поворачиваться на 90 градусов влево и вправо, а также на 45 градусов вперёд и назад. Коромысло может не только выдвигаться вперёд и назад, но и вращаться на 360 градусов в горизонтальной плоскости, что значительно расширяет эффективный рабочий диапазон станка.

Башенный фрезерный станок X4H

- Основные компоненты, такие как основание, корпус, рабочий стол, средняя направляющая и подъёмный ползун, все отлиты из высококачественных материалов и прошли искусственное старение, что обеспечивает стабильность станка при длительной эксплуатации.

- Фрезерная головка оснащена башенной фрезерной головкой, а основной вал — двумя режимами подачи: ручным и микроподачей, что удобно и точно для обработки. Фрезерная головка может поворачиваться на 90° влево и вправо, а рычаг может не только выдвигаться вперёд и назад, но и значительно увеличивать рабочую зону станка.

- Существует три типа подачи: ручная, моторизованная и моторизованная ускоренная подача в продольном направлении рабочего стола. Рабочий стол может перемещаться в вертикальном и горизонтальном направлениях. Моторизованная подача обеспечивает 8 различных скоростей подачи для различных требований обработки; ускоренная подача позволяет быстро позиционировать заготовку и сократить время обработки.

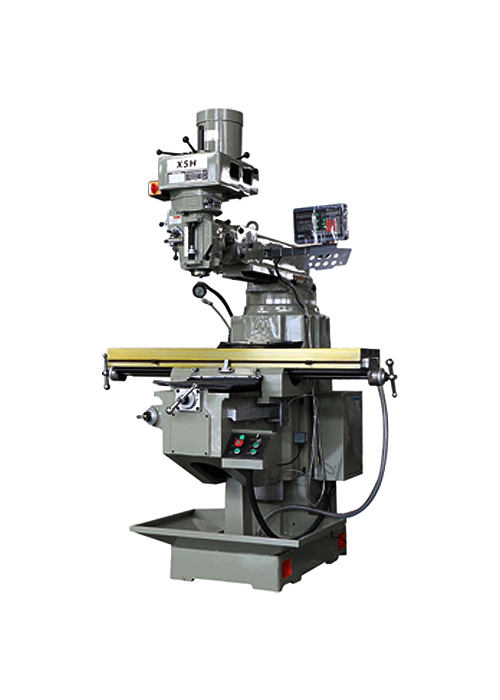

X5H

Башенный фрезерный станок также может называться фрезерным станком с коромыслом, фрезерным станком с качающимся рычагом или универсальным фрезерным станком. Башенный фрезерный станок имеет компактную конструкцию, небольшие габариты и высокую гибкость. Фрезерная головка может поворачиваться на 90 градусов влево и вправо, а также на 45 градусов вперёд и назад. Коромысло может не только выдвигаться вперёд и назад, но и вращаться на 360 градусов в горизонтальной плоскости, что значительно расширяет эффективный рабочий диапазон станка.

Башенный фрезерный станок X5H

- Основные компоненты, такие как основание, корпус, рабочий стол, средняя направляющая и подъёмный ползун, выполнены из высокопрочных материалов и прошли искусственное старение, что обеспечивает стабильную работу станка в течение длительного времени.

- Фрезерная головка оснащена башенной фрезерной головкой, а главный вал имеет два режима подачи: ручной и микроподачу, что удобно и точно для обработки. Фрезерная головка может регулироваться в пределах ±45° по вертикали и вращаться на 360° по горизонтали, расширяя диапазон обработки станка.

- Имеется три типа подачи: ручная, моторизованная и моторизованная ускоренная подача в продольном направлении рабочего стола. Моторизованная подача поддерживает 8 различных скоростей подачи для удовлетворения различных требований к обработке; ускоренная подача позволяет быстро позиционировать заготовку и сокращает непроизводственное время.

- Подъём стола по оси Z может осуществляться вручную, что исключает небезопасную ситуацию.

- Ход стола по оси X может достигать 810 мм, а направляющие по осям X, Y, Z закалены сверхзвуковой частотой.

- Ручное смазочное устройство может принудительно смазывать вертикальные, горизонтальные и наклонные ходовые винты и направляющие, уменьшая износ узлов станка и обеспечивая его эффективную работу.

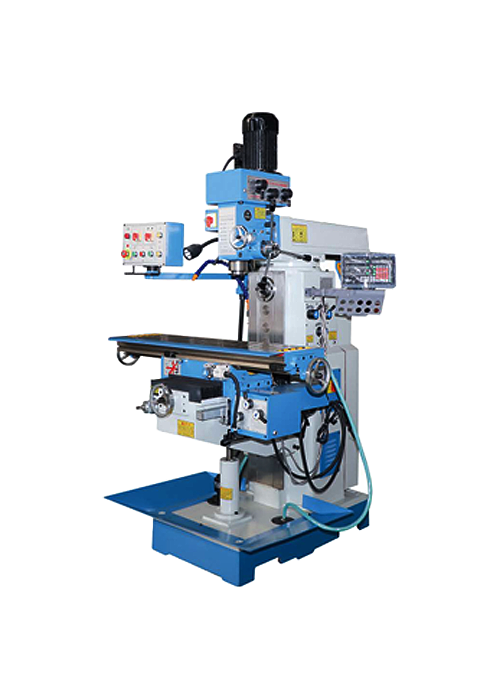

ZX6350

Сверлильно-фрезерный станок ZX6350 не только выполняет функции торцевого фрезерования, но также имеет функции горизонтального фрезерования. Передача на горизонтальный фрезерный вал осуществляется через систему конических шестерён, обеспечивающую стабильную передачу и высокую мощность. Широко применяется при сверлении, фрезеровании, растачивании, шлифовании и других видах обработки металлических и неметаллических материалов. Подходит для инструментальной промышленности, машиностроения, архитектурной отделки, а также для ремонтных мастерских при индивидуальном или серийном производстве. Это идеальное оборудование для механической обработки.

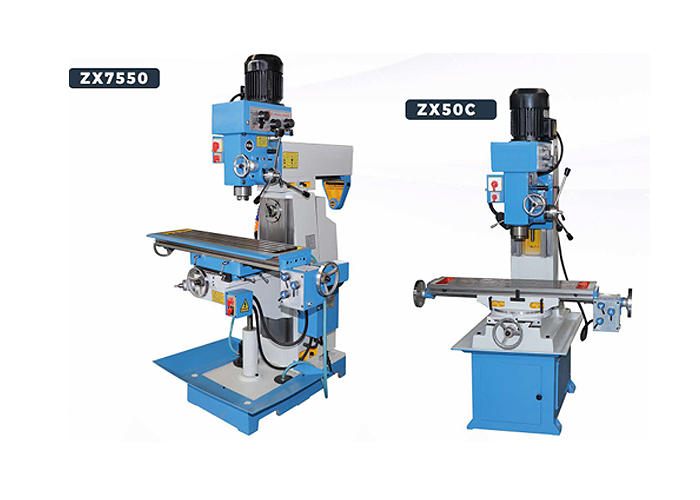

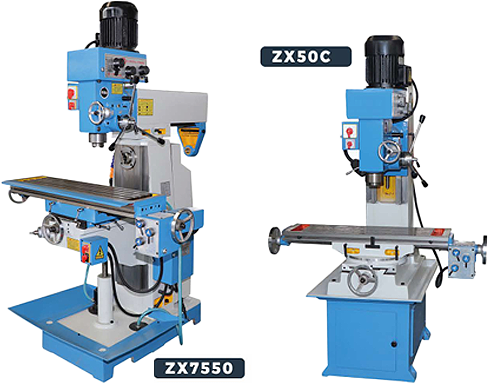

ZX7550

Сверлильно-фрезерный станок ZX7550CW обладает не только функцией торцевого фрезерования, но и функцией горизонтального фрезерования. Передача горизонтального фрезерного вала осуществляется через группу зубчатых колёс, обеспечивая стабильную передачу и высокую мощность. Широко применяется при сверлении, фрезеровании, растачивании, шлифовании и других видах обработки металлических и неметаллических материалов. Подходит для использования в приборостроении, машиностроении, архитектурной отделке и мастерских по ремонту оборудования при единичном или серийном производстве. Является идеальным оборудованием для механической обработки.

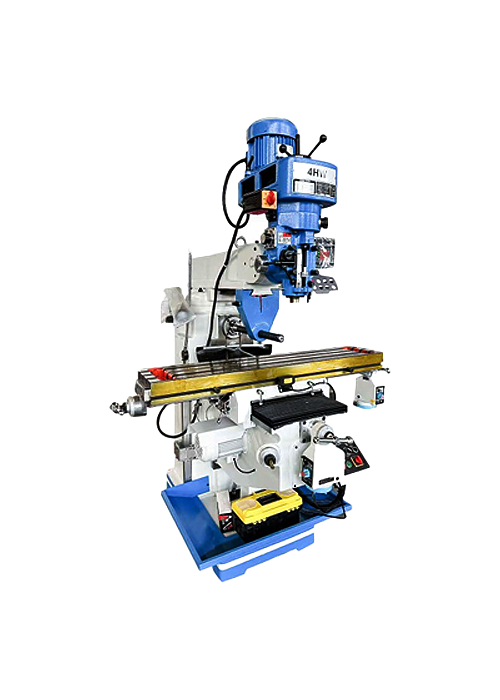

4HW/5HW

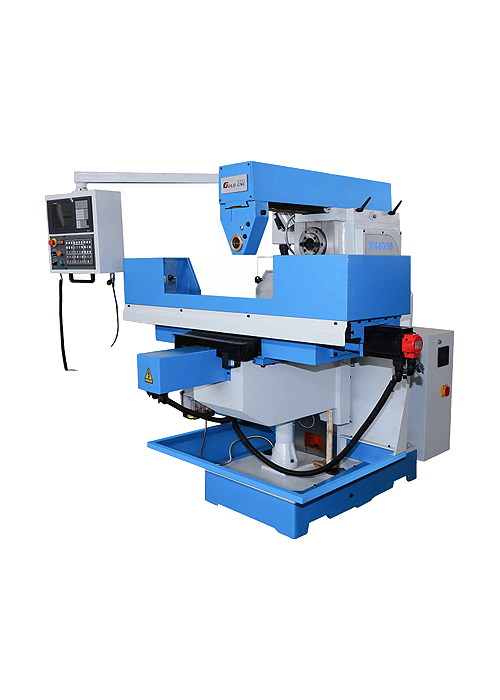

XK6036

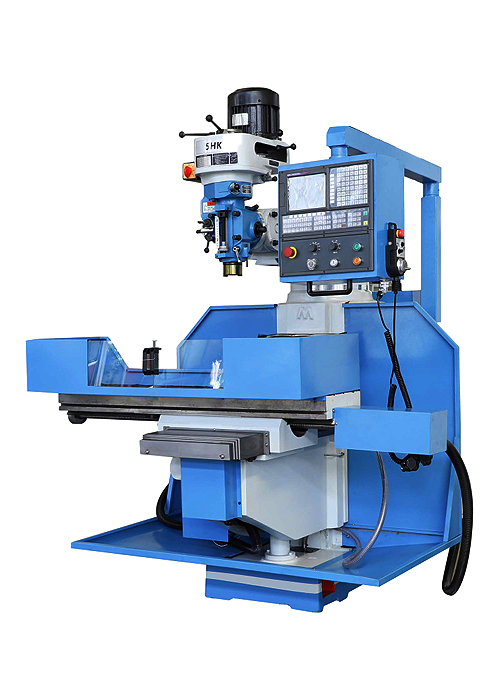

5HK

Фрезерный станок с башенной головкой 4HK/5HK с ЧПУ характеризуется подъемным столом, сервоприводной подачей по осям X, Y, Z, ручной регулировкой и управлением главным шпинделем, компактной полузакрытой конструкцией и гибкой работой. Является идеальным оборудованием для обработки в машиностроении, производстве пресс-форм, приборостроении, автомобилестроении, мотоциклетной промышленности и других отраслях.

Особенности вертикального фрезерного станка

Вертикальный фрезерный станок — это универсальный станок для резки металла. Конусное отверстие шпинделя этого станка может использоваться напрямую или через различные насадки, такие как цилиндрические фрезы, фасонные фрезы, торцевые фрезы, угловые фрезы и т. д. Он подходит для обработки плоскостей, наклонных поверхностей, пазов, отверстий и т. д. Это идеальное оборудование для обработки в таких отраслях, как машиностроение, производство пресс-форм, приборостроение, измерительная техника, автомобилестроение, мотоциклетная промышленность и других отраслях.

- Гильза шпинделя может подаваться вручную с микроподачей и оснащена ограничительным устройством.

- Подшипник главного вала — конический роликовый, обладает высокой нагрузочной способностью и использует торможение с потреблением энергии, что обеспечивает большой тормозной момент, быстрое торможение и устойчивую работу.

- Фрезерная головка может поворачиваться по и против часовой стрелки на 45°.

- Рабочий стол и направляющая закалены с применением звуковой (возможно, сверхзвуковой) закалки, что придаёт им высокую прочность.

- Возможны ручная подача в вертикальном и горизонтальном направлениях, а также вертикальный подъём; одновременно реализуются функции быстрого моторизованного перемещения вперёд, моторизованной подачи и моторизованного вертикального подъёма.

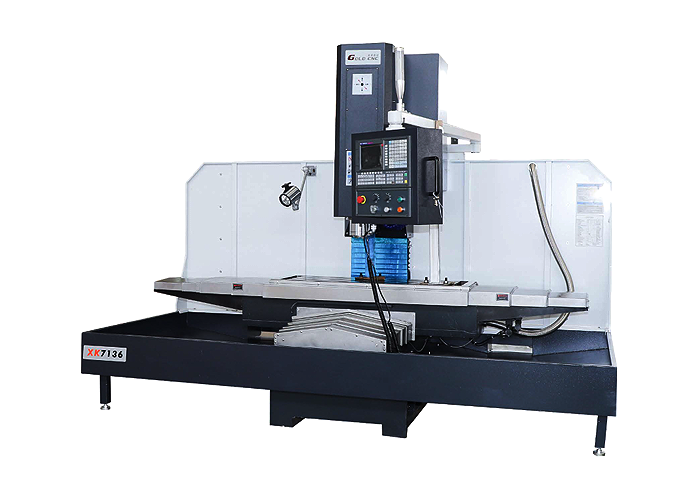

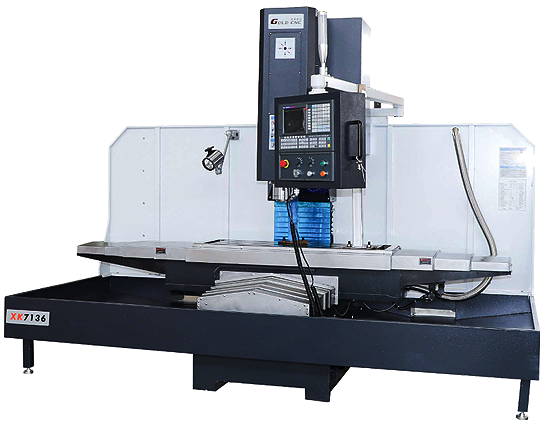

XK7126

Этот станок — это фрезерный станок с ЧПУ на станине, обладающий высокой несущей способностью. Направляющие трёх направлений — это все закалённые жёсткие направляющие с широкими направляющими и большим пролётом. Конструкция и размеры компактны и рациональны. Он может выполнять различные функции, такие как фрезерование, сверление, зенкерование и развертывание, что позволяет обрабатывать сложные и высокоточные детали, такие как диски, пластины, корпуса и формы. Это идеальное оборудование для обработки в машиностроении, электронике, приборостроении, измерительной технике, автомобилестроении, мотоциклетной промышленности и других отраслях.

Особенности фрезерного станка с ЧПУ

- Основные компоненты, такие как основание, колонна, рабочий стол, средняя направляющая и подъёмная направляющая, все отлиты из высокопрочных материалов и проходят обработку искусственным старением для обеспечения долгосрочной стабильности станка и надёжности его рабочих характеристик.

- Используется высокоскоростной, высокоточный, высокожёсткий шпиндель с высокой несущей способностью.

- Направляющие осей X, Y и Z рабочего стола — это скользящие направляющие, которые закалены и точно шлифованы с использованием ультразвуковой частоты. Поверхность направляющей тщательно шабрится и шлифуется, затем покрывается композитным материалом на основе PTFE. Благодаря автоматической принудительной смазке снижается сила трения при подаче, уменьшается эффект медленного ползания и повышаются точность и срок службы станка.

- Подача по осям X, Y и Z осуществляется с помощью высокоточных, прочных шариковинтовых передач и сервомоторов, что обеспечивает высокую точность позиционирования станка.

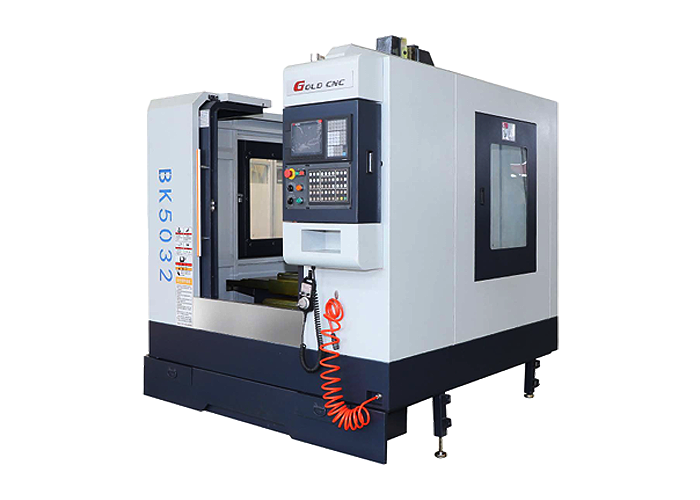

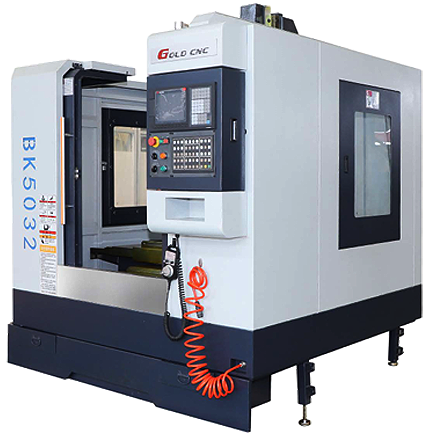

BK5032 - Протяжной станок с ЧПУ

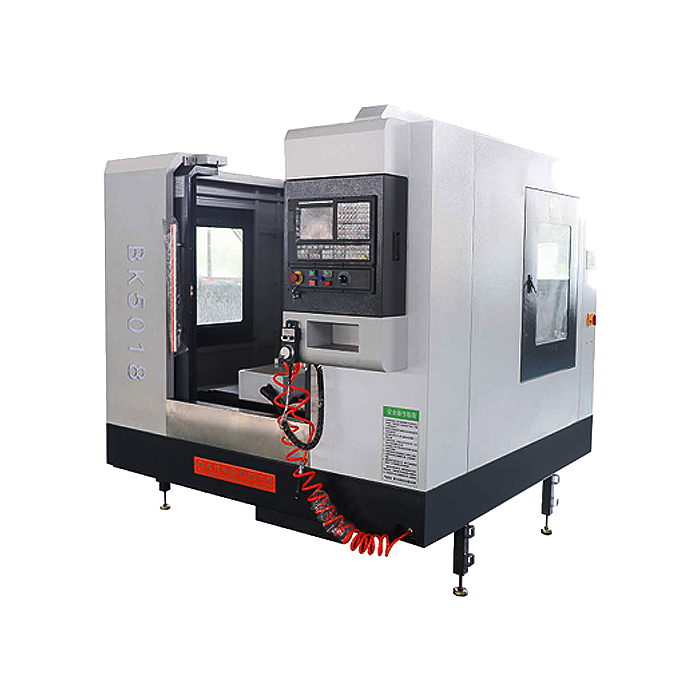

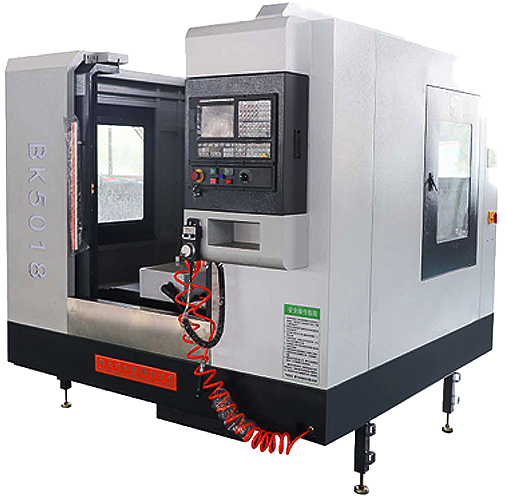

ВК5018 - Протяжной станок с ЧПУ

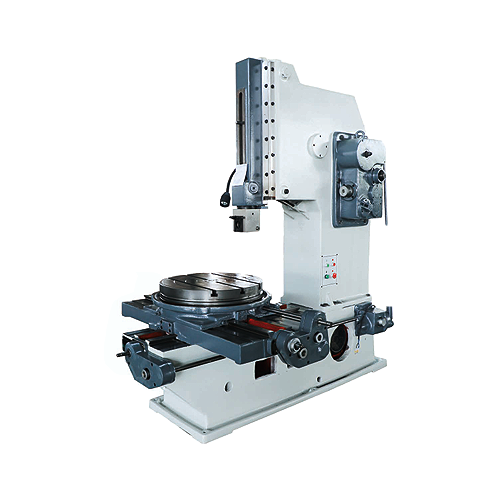

В5050 - Протяжной станок

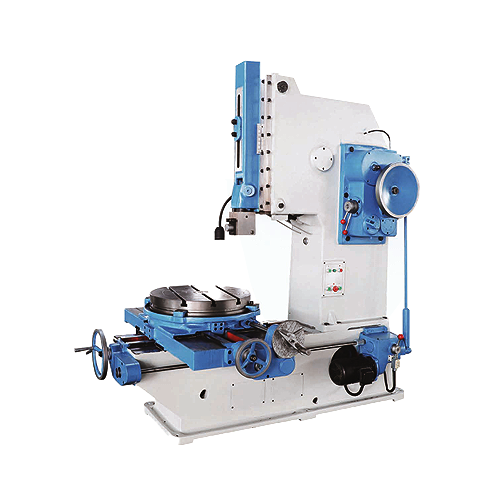

B5032 - Протяжной станок

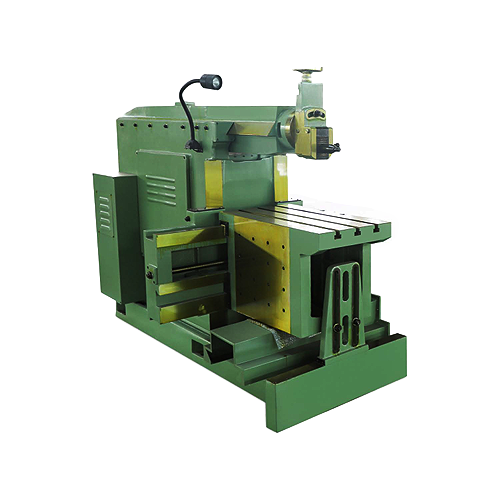

Горизонтальный строгальный станок модели BC6050

Подробное описание строгального станка BC6050:Ползун перемещается горизонтально и прямолинейно. Резцедержатель может вращаться под разными углами в вертикальной плоскости и подаваться вручную. Стол переносит заготовку для прерывистой поперечной или вертикальной подачи с целью обработки плоскостей, пазов и хвостовиковых поверхностей и т.п. Также может использоваться для обработки формованных поверхностей, применяя инструмент возвратно-поступательного действия для резки заготовки, закреплённой на рабочем столе станка.

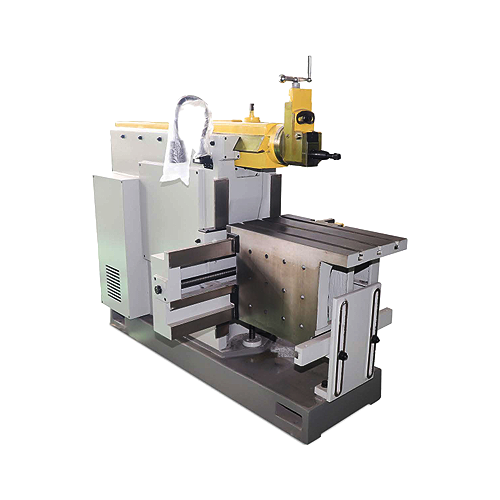

Горизонтальный строгальный станок модели BC6063

Основные конструктивные особенности:

Станок состоит из станины, ползуна, коромысла, коробки передач, коробки подачи, балки, рабочего стола, системы смазки и электрической системы. Мотор приводит в движение ползун, который совершает возвратно-поступательные движения по направляющим, расположенным на верхней поверхности станины, через коробку передач и механизм коромысла, при этом предусмотрено шесть скоростей. Зазор между направляющими можно регулировать. На переднем конце ползуна установлены резцедержатель и поворотный стол. Резцедержатель может перемещаться по направляющей пластине. При строгании наклонной поверхности поворотный стол может поворачиваться на определённый угол в соответствии с требованиями.
